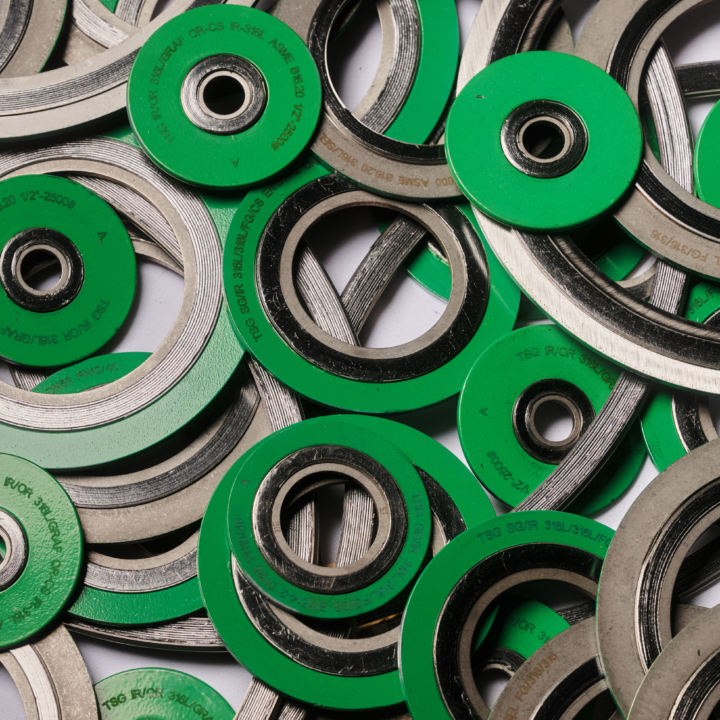

Spiral wound en kamprofielpakkingen
Voor toepassingen onder zware procesomstandigheden zijn betrouwbare afdichtingen van groot belang. Spiral wound en kamprofielpakkingen bieden een duurzame en veilige oplossing voor installaties waar hoge eisen worden gesteld aan druk-, temperatuur- en mediabestendigheid.
In het kort
Spiral wound pakkingen en kamprofielpakkingen zijn hoogwaardige industriële afdichtingen die uitstekend presteren bij hoge druk, hoge temperaturen en agressieve media. Beide types combineren mechanische sterkte met een goede afdichting en worden veel toegepast in chemie, petrochemie, energie en procesindustrie.
Eigenschappen spiral wound
Leverbaar in diverse specificaties, afgestemd op uiteenlopende technische eisen en verwerkingsmogelijkheden:
- Drukklassen:
– DIN: PN 10 t/m PN 400.
– ASME: Class 150 t/m 2500. - Temperatuurbestendig: tot +500 °C (afhankelijk van vulmateriaal en metaalsoort).
- Materiaalcombinaties:
– Spiraal: o.a. roestvast staal, Inconel, Monel.
– Vulstroken: grafiet of PTFE. - Normeringen: volgens EN, DIN, ASME of volledig op maat.
- Leverbaar met of zonder binnen- en/of buitenring (type R, RIR, ROR).
- Zeer goed herstellend vermogen – geschikt voor dynamische belasting en ongelijkmatige flensvlakken.
Typische toepassingen spiral wounds
Petrochemische en chemische installaties
Energiecentrales en warmtewisselaars
Stoomleidingen, gasleidingen en drukvaten
Flensverbindingen onder hoge thermische of mechanische belasting
Processen waar standaard vlakpakkingen niet toereikend zijn
Kamprofielpakkingen
Kamprofielpakkingen (camprofile gaskets) bestaan uit een metalen kern met concentrisch gegroefde ringen, aan beide zijden voorzien van een zachte afdichtlaag. Ze combineren een hoge afdichtingsgraad met uitstekende prestaties bij zowel lage als hoge boutbelasting.
Eigenschappen & mogelijkheden
Leverbaar in diverse specificaties, afgestemd op uiteenlopende technische eisen en verwerkingsmogelijkheden:
- Drukklassen:
– DIN: PN 10 t/m PN 400.
– ASME: Class 150 t/m 2500. - Afdeklagen: grafiet, PTFE of mica.
- Metaalkern: o.a. RVS, Inconel, Monel.
- Zeer hoge afdichtingsgraad, ook bij lage boutspanningen.
- Optioneel met vaste binnen- en/of buitenring.
- Op maat geproduceerd volgens specificatie of normering.
Typische toepassingen kamprofielpakkingen
Hoge-druk flensverbindingen
Warmtewisselaars en afsluiters
Installaties met beperkte boutkracht
Chemie, petrochemie en energiecentrales
Stoomsystemen en leidingen met temperatuurschommelingen
Sinds 1932.
Degelijk in materialen, flexibel in oplossingen
Onze certificeringen
Onze bewerkingen
Met CNC snijden levert Gelria nauwkeurig gesneden onderdelen voor uiteenlopende toepassingen. Deze bewerking is geschikt voor maatwerk, seriewerk en een constante hoge kwaliteit.
Met (loon)stansen produceert Gelria snel en efficiënt onderdelen in grote en kleine oplages. Deze bewerking is ideaal voor nauwkeurige vormen en een consistente afwerking.
Ponsen is een efficiënte bewerking voor het snel en nauwkeurig uitsnijden van materialen. Gelria levert ponswerk op maat voor diverse industriële toepassingen.
Frezen maakt het mogelijk om complexe vormen en nauwkeurige onderdelen te realiseren. Gelria bewerkt diverse materialen met hoge precisie voor een perfecte passing.
Waterstralen is een veelzijdige techniek voor het nauwkeurig snijden van uiteenlopende materialen. Gelria levert maatwerk met een strakke afwerking en hoge precisie.
Met lijmen en lamineren combineert Gelria verschillende materialen tot één functioneel geheel. Deze bewerking zorgt voor sterke verbindingen en een oplossing op maat.
Stroken snijden is ideaal voor het snel en nauwkeurig verwerken van materiaal op de gewenste breedte. Gelria levert stroken op maat voor diverse technische toepassingen.
Met 3D printen maakt Gelria snel en nauwkeurig onderdelen met complexe vormen. Deze techniek is geschikt voor prototyping, maatwerk en functionele toepassingen.
Levering & maatwerk
Gelria levert spiral wound en kamprofielpakkingen in zowel standaardafmetingen als maatwerkuitvoeringen. Op basis van medium, temperatuur en druk adviseren wij de juiste materiaalcombinatie en pakkingopbouw – inclusief keuze voor vulmateriaal en eventuele binnen- of buitenringen.
Neem gerust contact met ons op voor technisch advies of een offerte.
